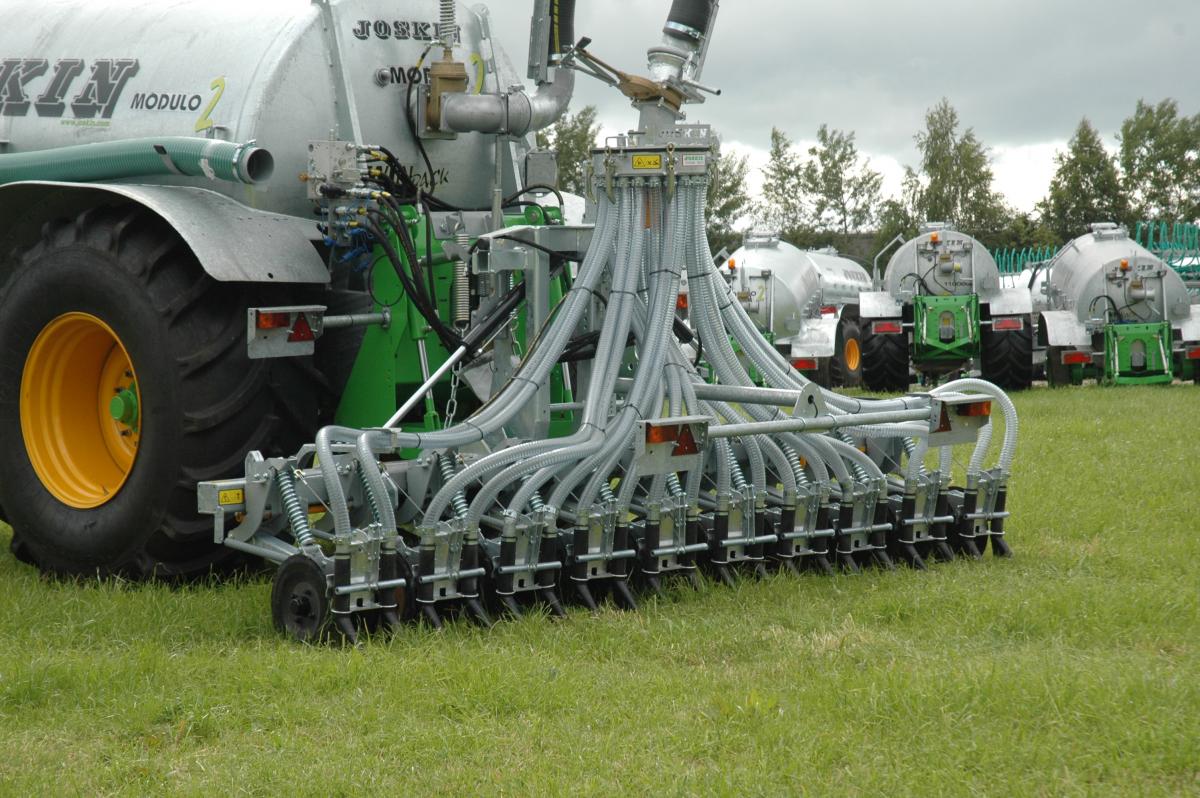

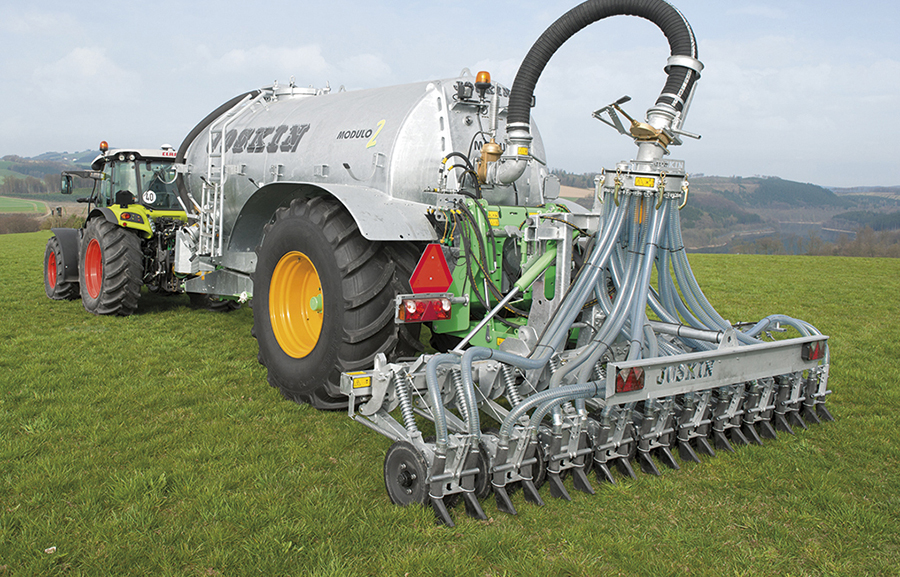

SOLODISC, Aplicador de purín con discos de gran diámetro, de 3 a 8,25 m.
Marca Joskin
Tipo Cubas (Utiles de Esparcimiento)
Inyector de praderas Solodisc
Inyector de praderas. Ancho de inyección de 3 a 6,8 mts. Profundidad de trabajo preconizada de 1 a 6 cm.
Generalidades
El inyector de prados SOLODISC es el útil ideal para un esparcimiento de alta precisión sobre sus praderas. Se compone de discos modulables de gran diámetro 406 mm x 19 mm, lo que le confiere toda su polivalencia sobre brotes de cultivo, rastrojos, etc.
Una estructura apropiada

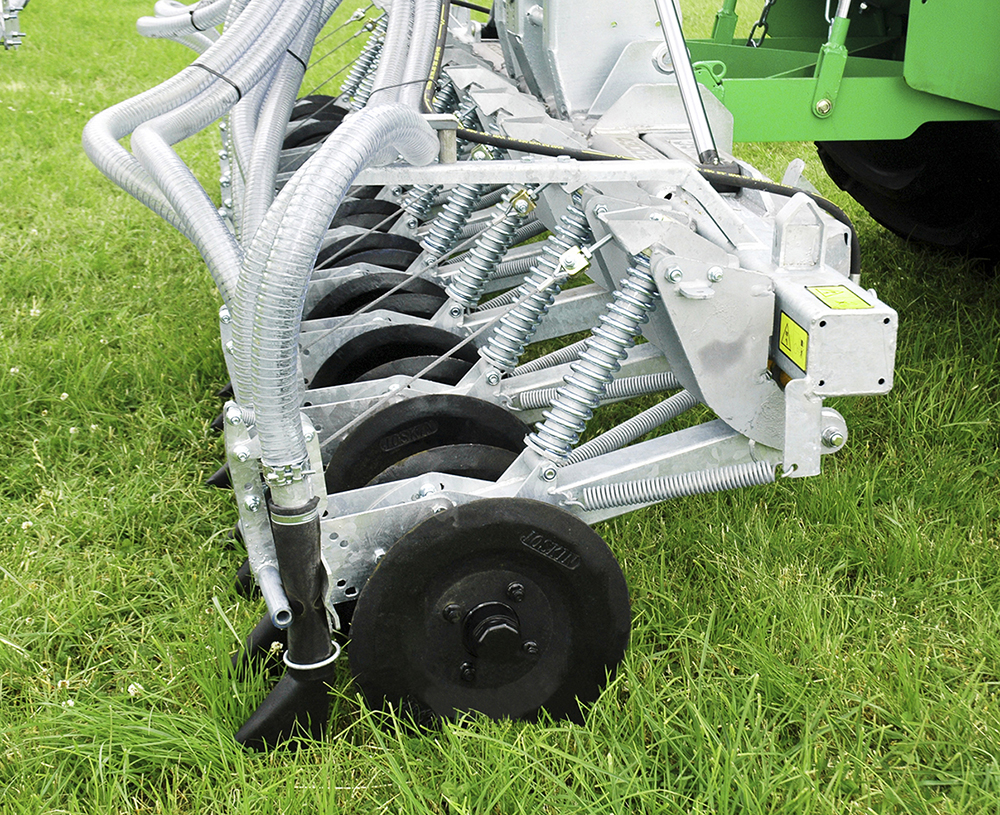

El Solodisc se compone de elementos seguidores completamente galvanizados que soportan cada uno un par de discos seguidos de conos de inyección con dos posiciones. Los discos se colocan a 21,5 cm del uno al otro. En cuanto al cono de inyección, se compone de una boca galvanizada, de una pinza anti-goteo y de un tubo flexible perfilado de conducción.

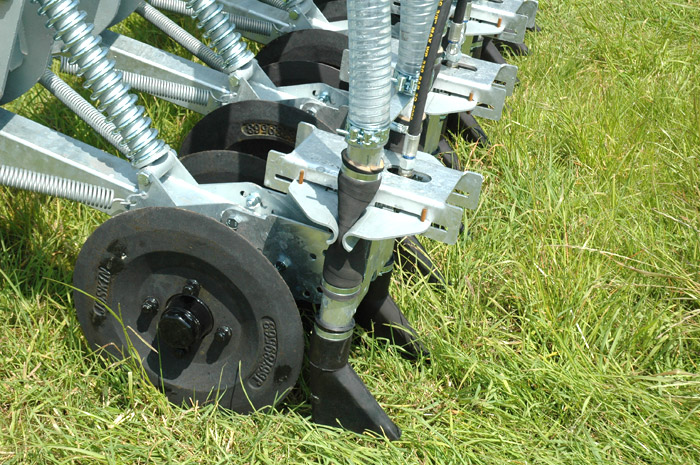

El inyector funciona de la siguiente manera: el disco afilado realiza un corte neto y claro. El tubo de caucho, situado detrás del disco, deposita entonces el purín en la zanja.

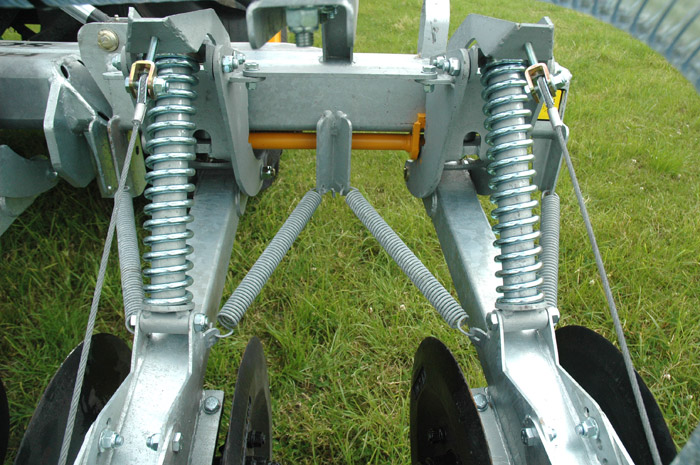

Les recordamos que el dispositivo de inyección descansa sobre elementos seguidores compuestos de un eje bisagra y de dos resortes de retorno simétricos que garantizan una separación constante entre las líneas. 30°).
La profundidad de trabajo es ajustable (máx. 6 cm). Ésta se mantiene constante gracias a la aplicación de una presión continua sobre el elevador. Mediante una ruedecilla basta con modificar la presión para adaptar la profundidad de trabajo. También es posible modificar los puntos de fijación de los elementos completos sobre su armazón para reglar esta profundidad de inyección. Además los muelles hacen las veces de amortiguadores mecánicos y aplican los discos con una cierta presión sobre el suelo, lo que limita así las variaciones de profundidad de inyección y autoriza una oscilación vertical de los elementos para adaptarse a las irregularidades transversales del terreno (hasta 25 cm).
Hidráulico
El inyector con discos puede estar equipado opcionalmente con un sistema de compensación transversal hidráulica (en lugar de los muelles) que mantiene una presión sobre el suelo idéntica para cada elemento, evitando las torsiones sobre las estructuras (sistema de vasos comunicantes).
Los inyectores de más de 3 m están provistos de un sistema de repliegue hidráulico. El ancho de transporte se eleva a 2,68 m para los inyectores con compensación transversal mecánica y a ,.58 m para los que disponen de una compensación hidráulica.
Los inyectores de más de 3 m están provistos de un sistema de repliegue hidráulico. El ancho de transporte se eleva a 2,68 m para los inyectores con compensación transversal mecánica y a ,.58 m para los que disponen de una compensación hidráulica.

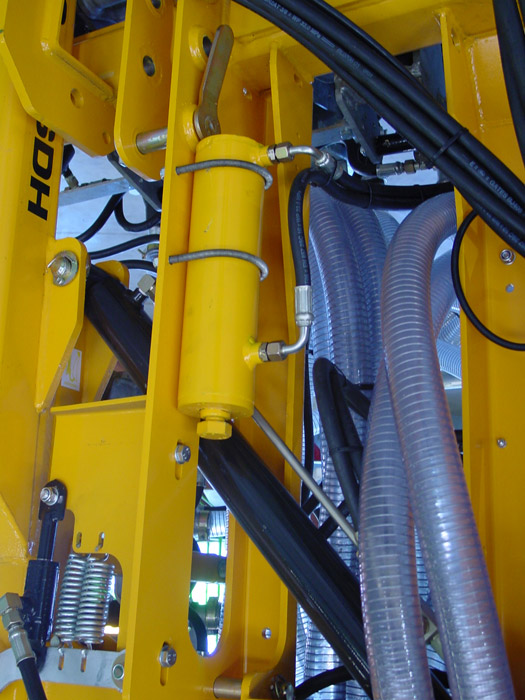

Una cámara de compresión, que trabaja sobre la compensación hidráulica de los elementos está ubicada en el chasis. Esta cámara de compresión eleva automáticamente todos los elementos de inyección para disminuir el ancho del Solodisc durante el transporte, aumentando la distancia al suelo.

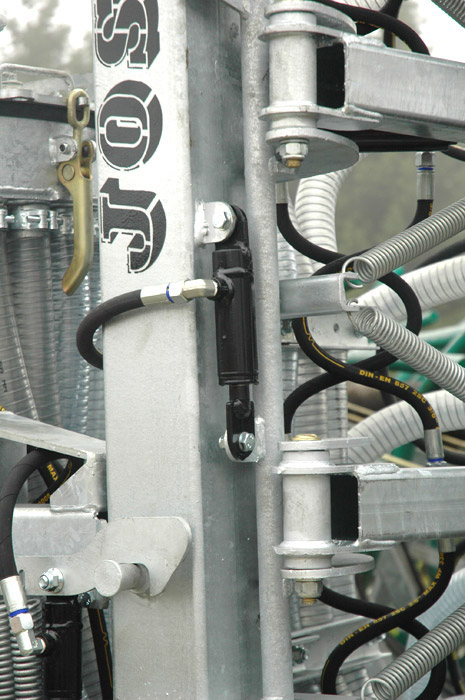

Para asegurar el transporte, un mecanismo hidráulico con mando automático también se coloca en el chasis del Solodisc para mantener los elementos en posición perpendicular al chasis monoviga.
Discos

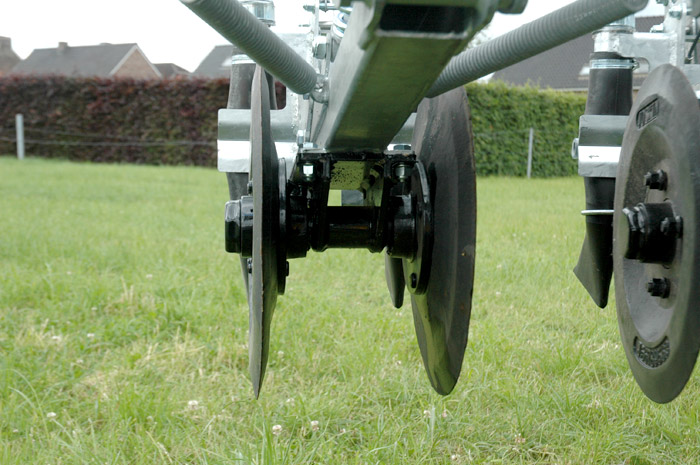

El inyector Solodisc posee discos fácilmente intercambiables que permiten adaptar la máquina a todas sus necesidades. Los discos auto-afilantes Ø 406 mm y de 19 mm de espesor se montan en estándar sobre todas las máquinas. Fabricados en acero fundido, son extremadamente resistentes y por eso duraderos. Otro modelo de discos es opcional: Ø 300 x 3 mm con reja. Permiten aligerar un poco el inyector y penetrar más en el suelo. Estos discos se acompañan de rejas que ensanchan los surcos para conservar un volumen de esparcimiento correcto.

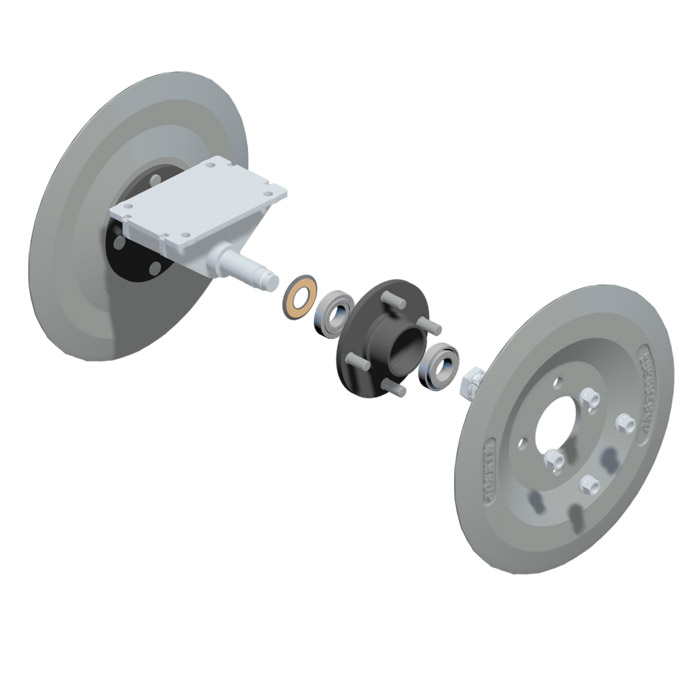

Los discos se montan sobre bloques con rodamientos cónicos (ajustables) estancos y de gran tamaño. La resistencia de los cojinetes para los discos Ø 406 mm da como resultado una máquina para la cual minimizarán los gastos durante largos años.
Zonas húmedas
Un dispositivo de "Zona húmeda" está disponible como opción. En efecto, el Solodisc trabaja por aplicación de una presión constante sobre el elevador para obtener un trabajo regular y de calidad.
Cuando se llega a una zona húmeda, es posible que el inyector se hunde un poco más en el suelo. En este momento este dispositivo es particularmente importante, permite elevar ligeramente el inyector para permitir el pasaje en la zona húmeda sin dificultades, conservando una calidad de esparcimiento incomparable.
Este dispositivo necesita obligatoriamente las pinzas hidráulicas.
Cuando se llega a una zona húmeda, es posible que el inyector se hunde un poco más en el suelo. En este momento este dispositivo es particularmente importante, permite elevar ligeramente el inyector para permitir el pasaje en la zona húmeda sin dificultades, conservando una calidad de esparcimiento incomparable.
Este dispositivo necesita obligatoriamente las pinzas hidráulicas.
Opciones
Entre las opciones más interesantes, se destaca:
• Las pinzas hidráulicas: el Solodisc está equipado desde el principio con pinzas anti-goteo mecánicas, lo que evita cualquier pérdida de purín en las cabeceras y garantiza una inyección cuidada y regular al final y al principio de línea de trabajo. La apertura y el cierre de estas pinzas mecánicas se mandan automáticamente por el sistema de elevador. Las pinzas se mandan opcionalmente por un cilindro hidráulico simple efecto.
• Las pinzas hidráulicas: el Solodisc está equipado desde el principio con pinzas anti-goteo mecánicas, lo que evita cualquier pérdida de purín en las cabeceras y garantiza una inyección cuidada y regular al final y al principio de línea de trabajo. La apertura y el cierre de estas pinzas mecánicas se mandan automáticamente por el sistema de elevador. Las pinzas se mandan opcionalmente por un cilindro hidráulico simple efecto.
Gestión de las funciones hidráulicas
El mando hidráulico de todo el sistema esta simplificado, gracias a la caja de mandos multifunción de Joskin, mediante un distribuidor en el tractor podemos hacer funcionar todas las funciones. Recomendamos si lleva instalado el tractor el sistema Load Sensing hacer la instalación de la cuba y de la rampa con este sistema, asi, con tres mangueras hidráulicas, presión, retorno libre y señal, podemos mandar todas las funciones de la cuba y aplicadores sin calentamiento del aceite, y sin consumo innecesario de gasoil, ni desgaste de la bomba hidráulica. Con este sistema, la cuba pedira al sistema hidráulico del tractor, solo el aceite que necesite y cuando lo necesite, aumentando la vida de la bomba hidráulica del tractor.
Para ejecutar el numero creciente de funciones hidráulicas presentes en todos los aplicadores, (triturador, despliegues, antigota,...etc.), Joskin ha diseñado un sistema de control para todas las funciones hidráulicas de todos los aplicadores con una secuencia programada automatica, el Automate. Esta caja de mando Touch-Control, de pantalla tactil se instala en la cabina del tractor, y tiene grabadas todas las funciones automatizadas de todos los útiles de esparcimiento Joskin. En la pantalla seleccionamos el tipo de aplicador de purín que vamos a utilizar y el ancho de trabajo, desde la pantalla, podemos desplegar el aplicador y despues solo accionando la tecla START, activa la secuencia gravada, apertura compuerta de alimentación, puesta en marcha del repartidor, descenso del aplicador sobre el suelo...... cuando accionamos STOP, hace las funciones inversas. El operario solo se tiene de preocupar del despliegue y de conducir el equipo, despreocupandose de todas las otras funciones repetitivas del aplicador.
ISOBUS
La interfaz de la caja de mando JOSKIN, puede reemplazarse por el sistema ISOBUS instalado en el propio tractor, y mandar todas las funciones de la cuba desde la pantalla del tractor. Si el tractor no va equipado con ISOBUS, se puede añadir cualquiera de los terninales ISOBUS de JOSKIN.
Pantalla de 5,6 " de teclado
ISO CONTROL TOUCH 800
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 10,4''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
ISO CONTROL TOUCH 1200
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
• Pantalla de 12,1''
• Pantalla táctil
• Ventana multigráfica
• Entrada de vídeo
El principio es el siguiente: permitir a los diferentes tractores comunicar con los numerosos útiles (y viceversa) vía un lenguaje estandarizado. Esta norma internacional es cada vez más extendida y permite una conexión rápida y fácil (« plug and play ») entre diferentes marcas.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
La funcionalidad AUX-N permite asociar cualquier función ISOBUS a un Joystick compatible. Además de facilitar el manejo de las funciones hidráulicas, la funcionalidad AUX-N permite elegir la manera con la cual las funciones se asocian al Joystick.
Caudalimetro
Una excelente dosificación es necesaria para un esparcimiento de precisión. JOSKIN ha desarrollado con este fin un caudalómetro electrónico que asegura un caudal exacto en cualquier momento. Sea cual sea la velocidad de avance, el esparcimiento queda uniforme gracias al sistema de caudal proporcional al avance (DPA).
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
El caudalómetro mide constantemente el caudal de esparcimiento del purín mientras que captadores ubicados a nivel de las ruedas de la cuba miden la velocidad de avance.
Por interpretaciónn de estos datos, un ordenador va a regular automáticamente el caudal de purín, según el caudal que hemos predeterminado en la pantalla y en función de la velocidad de avance , mediante una válvula électrica. Este dispositivo requiere un terminal ISOBUS.
Aplicaciones suplementarias
Variable rate-control
- Permite el tratamiento de mapas de aplicación en formato Shape. Son posibles hasta 5 dosificaciones diferentes, se prescriben mediante mapas de valores teóricos. Las aplicaciones se adaptan de manera específica al emplazamiento, según las prescripciones.
Track-Leader Top
- Realiza un guiado automático mediante las funciones TRACK-LEADER. Además de la aplicación, el sistema se compone de un ordenador de guiado suplementario y de un receptor GPS. El guiado automático descarga al conductor, aumenta el rendimiento por superficie y reduce el consumo de combustible.
Track-Leader
- Permite la conducción de huellas paralelas de las vías en diferentes modos de conducción. La dirección de guiado y la fuerza de la derivación se indican en la pantalla de visualizacción. Además el software documenta la superficie tratada y memoriza las huellas de las vías de circulación así como los límites de campo.
Section-Control
-Pilota y controla automáticamente la apertura/cierre de las diversas secciones de un inyector de purín o de una rampa de esparcimiento acoplada a la cuba. En cuanto una sección sobrepase en parte o totalmente una superficie ya tratada, se cierra el paso del purín en los tubos necesarios, activandose automaticamente la apertura de dichos tubos en cuanto deje de solaparse la superficie tratada.
Opciones
Impresora GPS
Integracion del medidor de nutrientes con sistema NIR
JOSKIN propone una tecnología de análisis en tiempo real, gracias a una lente infrarrojos (a reserva de disponibilidad dentro de su país). La composición del purín (nitrógeno total (N), fósforo (P), potasio (K), nitrógreno amoniacal (NH4) y materia seca), se mide en tiempo real durante el esparcimiento. JOSKIN integra este sistema de análisis a sus cubas provistas de un DPA vía ISOBUS. El conjunto permite al DPA, aplicar una dosis de esparcimiento en función a las unidades que nos interese esparcir de nitrógeno/ha., fosforo/ha. (por ejemplo) y ya no en m³/Ha como un sistema DPA clásico.
Caracteristicas SOLODISC
| Tipo | Anchos | Discos | Repliegue | Número de salidas del repartidor | Masa (kg) | |||
| Trabajo (m) | Transporte (con compensación mecánica) | Transporte (con compensación hidráulica) | Número | Distancia (cm) | ||||
| 3010/14 SD | 3,01 | 3,00 | 3,00 | 14 | 21,5 | - | 14 | 840 |
| 4300/20 SDH | 4,30 | 2,64 | 2,54 | 20 | 21,5 | Hidráulico | 20 | 1400 |
| 5160/24 SDH | 5,16 | 2,64 | 2,54 | 24 | 21,5 | Hidráulico | 24 | 1780 |
| 6020/28 SDH | 6,02 | 2,64 | 2,54 | 28 | 21,5 | Hidráulico | 28 | 1980 |
| 6880/32 SDH | 6,88 | 2,64 | 2,54 | 32 | 21,5 | Hidráulico | 32 | 2200 |
| 7740/36 SDH | 7,74 | 2,64 | 2,54 | 36 | 21,5 | Hidráulico | 36 | 2400 |
Caracteristics principales
✓ Chasis inyector completamente galvanizado
✓ Elementos galvanizados compuestos de 2 discos Ø 406 x 19 mm autoafilantes larga duración, seguidos de un cono de inyección con dos posiciones. Profundidad de trabajo aconsejada de 3 cm, ajustable mediante la presión del elevador.
✓ Compensación mecánica transversal hasta 20 cm
✓ Elementos seguidores (-15°/+15°) galvanizados
✓ Presión constante sobre el suelo, pre-ajustable por el usuario
✓ Repartidor-triturador SCALPER© con compuerta manual de dosificación 6’’
✓ Pinzas de cierre mecánico con mordazas redondas y tope de pinzamiento para minimizar el desgaste del tubo de caucho
✓ Bocas de inyección galvanizadas y tubo de conducto de caucho muy flexible
✓ Repliegue hidráulico (DE) con bloqueo automático LOCK-MATIC© (excepto 3010/14D)
✓ Barras de mantenimiento de los elementos en la parte replegable con cierre hidráulico
✓ Iluminación encastrada (cajas)
